移动式皮带输送机

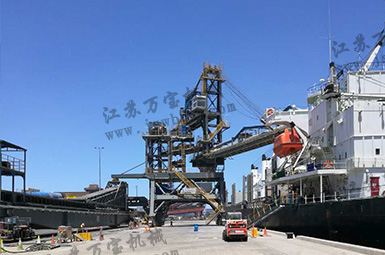

随着矿山开采时间的推移,采矿点离传送带的进料点越来越远;码头装船时船与原料堆场之间的距离具有不确定性;租用码头输送临时性材料;在一定区间架设固定式输送系统具有不经济性;原料堆场之间相互补料;需要提供一种灵活、机动的皮带输送装置,用于输送各种块状、粒状等松散物料以及成件物品。
移动式皮带输送机
01 产品概述

随着矿山开采时间的推移,采矿点离传送带的进料点越来越远;码头装船时船与原料堆场之间的距离具有不确定性;租用码头输送临时性材料;在一定区间架设固定式输送系统具有不经济性;原料堆场之间相互补料;需要提供一种灵活、机动的皮带输送装置,用于输送各种块状、粒状等松散物料以及成件物品。
轮胎式皮带输送系统采用将皮带机系统安装在任意位置自由移动的行走机构上,行走机构的行走轮采用轮胎模式,它包括行走机构、皮带机系统、臂架调节机构、水平调节机构、进出料系统、移动式除尘装置、配电系统等。皮带输送系统臂架可以调节高度,输送装置具有水平调整功能;进出料口实行标准连接,每套装置是独立的输送系统,若干套皮带输送装置首尾连接可以实现长距离输送;进料端可配套移动式进料装置或移动式漏斗,输送到末端时,为方便出料口与接受装置的友好衔接,采用移动伸缩式皮带输送装置;系统配电通过臂架固定相互连接,可采用移动式电站或电缆卷筒接收岸电双模供电,整个系统具有独立性。

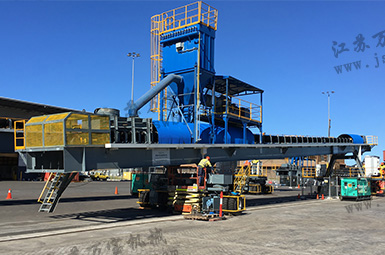

轮胎式皮带输送系统可输送多种类型材料,其输送能力最大能够达到600M3/小时,可适应非常复杂的工艺流程。每套装置是独立的输送系统,配置独立的传动机构,只要根据输送距离增加或减少装置使用数量而已。不需专门的位置或固定配套设施,不必扩大基础设施。当不进行输送作业时,可以清空所有的移动设备。该设备可以轻松迁移到其它位置,提升设备的利用率。只要保证物料输送需要的角度,该装置可以通过调节臂架高度,在复杂的地形中输送物料;输送装置具有水平调整功能,确保该装置在水平状态下运行;输送有尘物料配套高效的移动式除尘设施。
当原有设施不能满足新材料的输送时,当传送距离在不断变化时,当需要提高输送能力时,轮胎式移动皮带输送装置是其理想的选择。装置具有独立性,如果交易结束,该装置(期权)可以自由的迁移,甚至转卖。强劲的二手市场有效保障这些机器的剩余价值从而减少投资风险。
工作原理

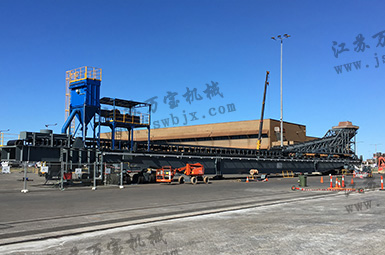

轮胎式移动皮带输送装置的主要特征是皮带输送系统安装在可以自由迁移的轮胎式行走机构上,进料端可采用轮胎式移动漏斗或轮胎式移动进料装置,也可根据进料车辆的要求配置进料口;中间部分根据输送距离配置相应数量的该装置,末端采用伸缩式移动皮带输送装置,灵活调节与下一进料口的距离。当中间距离不断增加时,随时可增加一节该装置。每台装置的电源在进料端由上一节装置取得,通过固定在臂架上的电缆传输到末端,每台装置有独立的控制系统。
该装置迁移到位后,通过臂架调节机构将出料端调整到可以与下一节衔接的高度,通过水平调节机构将系统调整到水平状态,然后固定各个支撑点,运行时以支撑点受力保护轮胎。
接通电源后,物料即可通过首尾相连的皮带输送装置进行作业。


02 结构特点

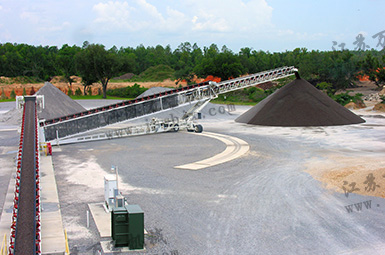

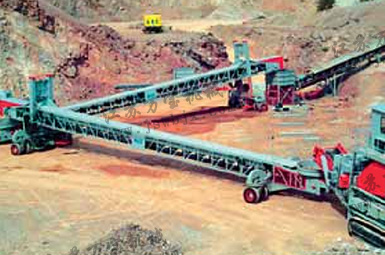

移动输送机有许多特点,其中使用的灵活性特别适用于堆场、矿山开采,无须在布置固定轨道,可移动到任意位置,移动没有局限性;不必扩大基础设施;当不进行作业时,可以清空所有的移动设备,对现存的工作场所运转影响极小;该设备可以轻松迁移到其它作业场所,提升设备的利用率。

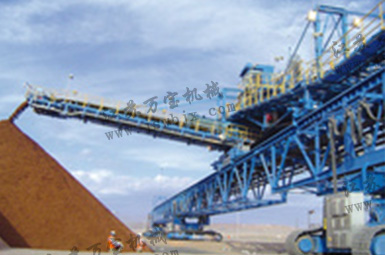

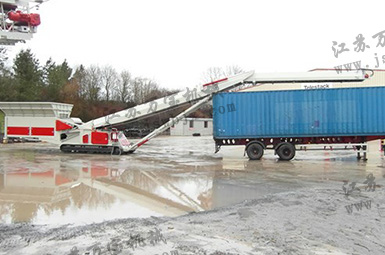

全部系统安装在移动式平台上,行走机构有轮胎式、履带式、组合式构成一体式移动输送机。移动尾车输送机实现卸料点在不移动输送机的情况下连续变化,
单机输送距离达到80米以上,能力:2000吨/小时。
系统介绍
1.行走机构:行走机构采用牵引式驱动,由轮胎、轴和轴承等组成车轮组。
2.皮带机系统:皮带机系统由传动滚筒和改向滚筒、托辊、输送胶带、清扫装置、安全保护装置、张紧装置及金属结构架等部分构成。

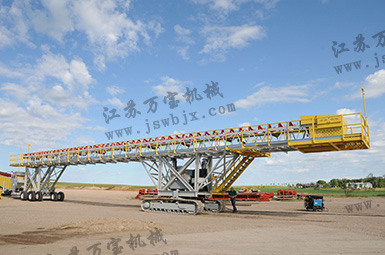

3.臂架调节机构:臂架调节机构包括电动液压推杆和固定支架两部分。推杆安装在臂架支撑腿上。臂架相对于水平线0°— 38º调节。
4.水平调节机构:系统配备水平仪,通过臂架调节机构两液压推杆调节水平,轮胎之间设计一液压推杆支撑点,三点平面保证整个装置的水平,且承受整机系统的重量,保护轮胎;
5.进出料装置:每一套装置进出料口可相互衔接吻合,装置最后一节采用伸缩式结构,灵活调节与下一进料口;
6.电气设备:由供配电部分、电机拖动部分、控制部分、照明部分、信号显示及安全信号保护等部分组成。
03 相关参数

工艺
序号

设备名称

型号   规格

单位

数量

来源及其它

LTPS-1




轮胎式移动皮带输送机(配卸料小车)

DTII型

1

1、保护装置
跑偏开关
双向拉绳开关
打滑检测器
防撕裂装置
速度检测装置
2、轮胎式移动;
3、皮带机布置室外,配置防雨罩;
4、自配发电机组;
5、除尘器一套,配置压缩空气系统。


B1400×50000 mm




倾度:水平,前端小车角度10°




输送物料: 粮食




物料容重:0.75 t/m3





物料粒度:<25 mm





输送能力:1500t/h





带速: 3.15 m/s





头轮直径:φ800mm





尾轮直径:φ500mm





输送带:EP200 (6+3)/4





拉紧形式:螺旋拉紧




电机功率

55KW

1


卸料小车

轨道

1


除尘器

处理风量:8900 m3/h

1



功率:11KW





LTPS-2、3



轮胎式移动皮带输送机

DTII型

2

B1400×30000 mm



倾度: 3°~4°





输送物料:粮食





物料容重:0.75 t/m3





物料粒度:<25 mm





输送能力:1500t/h





带速: 3.15 m/s





头轮直径:φ800mm





尾轮直径:φ500mm





输送带:EP200 (6+3)/4





拉紧形式:螺旋拉紧




电机功率

37KW

2


除尘器

处理风量:6900 m3/h

2


处理风量

功率:11KW




LTPS-4、5、6



轮胎式移动皮带输送机

DTII型

3

B1400×40000 mm




倾度: 3°~4°





输送物料: 粮食





物料容重:0.75 t/m3





物料粒度:<25 mm





输送能力:1500t/h





带速: 3.15 m/s





头轮直径:φ800mm





尾轮直径:φ500mm





输送带:EP200 (6+3)/4





拉紧形式:螺旋拉紧




电机功率

45KW

3


除尘器

处理风量:6900 m3/h

3


处理风量

功率:11KW
